سقف های کامپوزیت

سقف های کمپوزیت سقفهایی هستند که ترکیبی از فولاد و بتن برای اینکه یکپارچگی این سقف رعایت شوند شود از برشگیر (نبشی)استفاده می شود
که این نبشی با بتن درگیری ایجاد کرده و یکپارچگی درست می کند و چون تیرهای فرعی کمپوزیت به علت گیردار بودن تیرهای اصلی و با توجه به لنگر پوش (لنگر زلزله) بتن روی تیرهای اصلی نمی تواند به مقاومتش کمک کند .

سقف های کامپوزیت/سقفهای پلیمری/سقف تیرچه و بلوک کُرمیت/سقف کاذب /پلیمری کُرمیت

میلگردهایی که روی سقف کامپوزیت قرار دارند میلگردهایی حرارتی هستند
که در جهت مخالف با تیرهایی فرعی باعث یکپارچه شدن بتن و درگیری با سقف کامپوزیت می شود و با جوش دادن به تیرهای فرعی مانع ترک خوردن بتن می شود.

قالب بندی این سقفها معمولا از تخته کوبی استفاده می شود و بعد از اتمام بتن ریزی نایلون باعث راحت جدا شدن تخته ها می شود
در برخی موارد از یونولیت استفاده می شود که به علت محکم نبودن باید شمع کوبی کنند ،
که مشکلات اجرایی بیشتری دارد و دلیل دیگر اینکه یونولیت زیر سقف می ماند و ما نمی توانیم از فضای زیر سقف کامپوزیت که تیر های فرعی آنها معمولا زنبوری هستند برای عبور لوله تاسیساتی استفاده کنیم.
در ضمن عایق خوبی برای حرارت بالا نیست.
در قالب بندی تخته کوبی مهمترین مزیت آنها این است که در زیر سقف کامپوزیت خلائی وجود دارد و از این خلا برای لوله های تاسیساتی استفاده می شود.
یکی از مزیت های سقف کامپوزیت قدرتمندی آن نسبت به سقفهای تیرچه بلوک است،
چون یکی از راههای یکپارچه کردن رفتار ستون ها در هنگام زلزله از طریق سقف می باشد.
سقف کامپوزیت به دلیل برش گیر های نصب شده روی تیرهای فرعی یکپارچگی بین فولاد و بتن ایجاد شده و در اطراف ستونها هم همین طور در نتیجه ستون ها در هنگام زلزله رفتار یکپارچه دارند ولی در سقف تیرچه بلوک این گونه نیست.
کلا در باره سیستم های خمشی باید گفت در این سیستم تمام تیرهای اصلی گیردار عمل می کنند و معمولا از پروفیل های سالم استفاده می کنند (لانه زنبوری نباشد)
چون دارای لنگر می باشند و در نتیجه باید آنجا ورق بزنیم و ثانیا لنگرماکزیمم برش در یک سوم تکیه گاهها وجود دارد.

سقف های کامپوزیت/سقفهای پلیمری/سقف تیرچه و بلوک کُرمیت/سقف کاذب /پلیمری کُرمیت

سقف کُرمیت

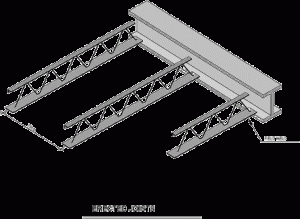

در سیستم سقف کُرمیت از تیرچه های فولادی با جان باز در ترکیب با بتن استفاده می شود.
در ساخت تیرچه های مذکور از یک تسمه، در بال تحتانی و نیز یک میلگرد خم شده در جان استفاده می شود.
برای پرکردن فضای خالی بین تیرچه ها از قالب های ثابت مانند بلوک های سیمانی، پلی استایرن، طاق ضربی ، قالب های موقت فولادی (کامپوزیت ) و یا هر پرکننده سبک استفاده می شود.
فواصل تیرچه ها بسته به نوع قالب از 73 سانتی تا 100 سانتی متر متغیراست ، روی سقف نیز با 4 الی 10 سانتی متر بتن پوشانده می شود.

تیرچه ها از نوع خود ایستا بوده و به همین علت هیچ نوع شمع بندی در زیر سقف مورد نیاز نمی باشد
و تیرچه ها به نحوی طراحی می شوند که بتوانند وزن بتن خیس، قالب ها و عوامل اجرایی سقف را به تنهایی تحمل کنند.

پس ازاین که بتن به 75% مقاومت مشخصه خود می رسد ، تیرچه های فولادی با بتن به صورت یک مقطع مختلط وارد عمل شده و بارهای مرده و زنده سقف را تحمل می کنند.



سقف های کامپوزیت/سقفهای پلیمری/سقف تیرچه و بلوک کُرمیت/سقف کاذب /پلیمری کُرمیت

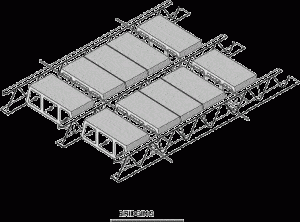

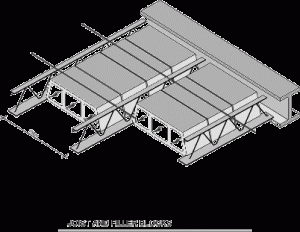

سقف تیرچه و بلوک کُرمیت

با متداول شدن سقف های تیرچه و بلوک سنتی برخی از مشکلات سیستم طاق ضربی مرتفع شد.
اما این سقف ها مشکلات دیگری را به همراه خود پدید آوردند که عمده ترین آنها ضرورت استفاده از شمع بندی در زیر سقف است.

شمع بندی علاوه بر دست و پاگیر بودن هزینه زیادی را نیز بر ساختمان تحمیل می کند.
در سال 1363 با استفاده از بلوك کُرمیت به جاي طاق ضربي كه قبلا” در اين سيستم بعنوان قالب ثابت بكار مي رفت عملا” سقف تیرچه وبلوک کُرمیت وارد بازارشد.

این سقف به علت خود ایستا بودن تیرچه ها نیازی به شمع بندی ندارند و به همین علت از سرعت اجرای بسیار بالایی برخوردار می باشد.
اجرای این سقف بر روی اسكلت های فولادی بتنی و دیوارهای باربر امکان پذیر می باشد.





سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری

سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری

سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری

سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری

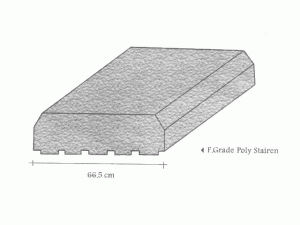

سقف پلیمری کُرمیت

در راستای سبک سازی ساختمان، باید هم زمان با استفاده از قالب کامپوزیت  و بلوک های پوکه ای اقدام به استفاده از مصالح پلیمری در ساختمان کرد.

استفاده از بلوک های پلی استایرن نسوز در سقف باعث کاهش مصرف تیرچه تا حدود 20% و کاهش فولاد مصرفی سازه تا حدود 7% می شود.

سهولات اجرای این نوع سقف، باعث افزایش سرعت اجرا و درنیتجه کاهش هزینه های اجرایی می گردد.
در عین حال در هزینه های حمل و نقل نیز صرفه جویی قابل ملاحظه ای صورت می گیرد.
شیارهای مناسب ایجاد شده در زیر این بلوک ها باعث  پیوستگی گچ و خاک در زیر سقف می گردد.

در جهت بهبود استفاده از مصالح پلیمری، بخش تحقیق و توسعه این شرکت مشغول مطالعات و بررسی های بیشتر می باشد.



سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری

سقف های کامپوزیت/سقفهای پلیمری/سقف تیرچه و بلوک کُرمیت/سقف کاذب /پلیمری کُرمیت

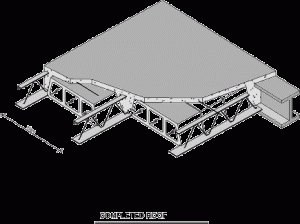

سقف کامپوزیت کُرمیت

سیستمهای معمول کامپوزیت در امریکا عینا” با تیرچه های با جان باز انجام می شود و معمولا” همراه با گذاشتن یک ورق فولادی موجودار به عنوان عرشه و آرماتور بندی روی آن بتن ریخته می شود .
در این سيستم قالب ماندگار است و قطعات جان نیز با بتن احاطه نمی شود.
در طراحی سیستم قالب کامپوزیت کُرمیت، نظر بر آن بوده که علاوه بر سرعت و تطبیق با آیین نامه ها ، هر چه ممکن اقتصادی تر باشد.
از این رو اولا” قالب باید قابل استفاده مداوم باشد،
ثانیا” جان تیرچه با بتن پر شود که بتوان قطعات جان را اقتصادی تر طراحی نمود و از لرزش سقف نیز کاسته شود.
سیستمهای کامپوزیت رایج در ایران که با تیرآهن ساده یا لانه زنبوری با تیر ورق استفاده می شوند، دارای جان باز نیستند.

در وهله اول قالب هاي سقف كرميت سه قطعه بوده و براي باز كردن ، قطعات آن بايد از يكديگر جدا مي شد ،
با تحقيق بخش R&D اين شركت این قالب با بهینه سازی و استفاده از خاصیت تغییر شکل ارتجاعی فولاد به قالبی یکچارچه تبدیل شد.



سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری



این قالب در بین تیرچه ها قرار گرفته و بعد از گيرش اولیه بتن قالب از زیر سقف در آورده می شود .
این قالب محاسن بسیار زیادی دارد و با سرعت چیده و جمع آوری می گردد و با دقت مختصری , بارها قابل استفاده است.
این قالب هم اکنون در پروژه های مختلف این شرکت مورد استفاده است.

آخرین بررسی ها و دستاوردها نشان داد که بهتر است جهت تطبیق سیستم با سیستم تیرچه بلوک و استفاده از آرماتور حرارتی یک جهته و حذف آرماتور خمشی در دال فوقانی و در نتیجه صرفه جویی اقتصادی، فاصله لب با لب تیرچه ها حداکثر 75 سانتی متر باشد.
مزیت این قالب در آن است که با رعایت دیگر شرایط آیین نامه می توان آرماتور دو جهته را حذف و فقط آرماتور عمود بر تیرچه را منظور نمود.

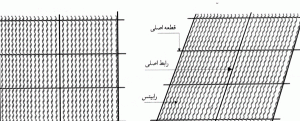

سقف کاذب

سقف های کاذب اولیه به صورت قطعات پلاستیکی در سالهای 1365 به بعد در اولین سقف های کامپوزیت کُرمیت به کار رفت.
اما گران بودن مصالح ، نچسبیدن به گچ و خاک و خزش (Creep) باعث گردید که استفاده از آن مقید گردد.
از سوی دیگر انواع تولیدات ورق گالوانیزه به صورت رابیتس در شکلها و فرمهای مختلف و تولید مواد اولیه آن (ورق گالوانیزه) در ایران ، ما را به سمت استفاده از این محصول سوق داد.



سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری

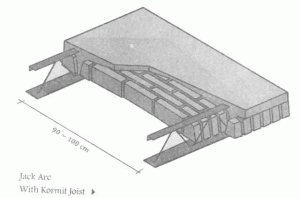

سقف ضربی کُرمیت

به علت اجبار در استفاده ار مصالح فشاری از زمان های قديم استفاده از طاق قوسی متداول بوده
و به همین جهت استفاده از سیستم طاق ضربی نیز به عنوان نوعی طاق قوسی رواج داشته است.

وجود اشکالات عمده در عملکرد سقف های ضربی با تیرآهن مانند عدم ایجاد یک دیافراگم مناسب بین ستون ها و مصرف زیاد فولاد در مقایسه با مقدار باربری ، باعث شد تا در سال 1356 با ارائه طرحی بهینه « سقف ضربی کُرمیت » نسبت به اصلاح این سیستم اقدام گردد.

در سیستم طاق ضربی کُرمیت وجود بتن روی سقف می تواند یک دیافراگم مناسب بین ستون ها ایجاد کند و همچنین به علت بازبودن جان تیرچه ها مقدار زیادی در مصرف فولاد صرفه جویی  می شود.

سقفهای کامپوزیت،سقف نیرچه و بلوک کرومیت سقف پلیمری



اگر چه از اين سيستم در انبوه سازي استفاده نمي شود ، اما براي پروژه هاي كوچك و يا دور افتاده ، هنوز هم كاربرد دارد.
